ЛП УБМ

Тел.факс: (343)375-48-41
E-mail: lp@lpubm.ru

Отправить заявку

Rambler's Top100 Яндекс цитирования
20.06.2018

Поступил заказ от Российского энергомашиностроения на отливку "пластинка".Предприятие разработало технологию получения отливки "пластинка" из сплава В3К для защиты кромок лопастей турбин.В сжатые сроки нами были  разработаны чертежи отливок"пластинка",разработана технология заливки,изготовленны пресс-формы и получены отливки.Они были отправленны заказчику в нужном количестве  с необходимым качеством деталей.

24.01.2018

     Регенерация материалов форм для литья по выплавляемым моделям
Авторы: Фурман Е.Л., Фурман И.Е., Усольцев Е.А., Овчинникова А.О.
В данной работе исследована возможность проведения регенерации формовочных материалов форм из плавленого кварца, а также возможность использования регенерированных материалов в литейном производстве.

12.11.2017

           Литые клапанные пары штанговых насосов
    Авторы: Усольцев Е.А., Фурман Е.Л., Фурман И.Е.
    В статье представлен способ изготовления стеллитовых шариков клапанных пар ГШН с мелкозернистой структурой с помощью внутреннего холодильника. Математический расчет и проведенный эксперимент показали, что полное сплавление внутреннего холодильника с заливаемым металлом происходит при соотношении размеров Øшара : Øхолодильника 1 : 0,8 при незначительном перегреве расплавленного стеллита (80-100°С) и подогреве форме до 400-480°С, поэтому в качестве холодильника была выбрана латунь (бронза) марки Л90, т.к. она обладает близкой к стеллиту плотностью, приблизительно равной 8,8 кг/м3. При данных параметрах происходит полное сплавление внутреннего холодильника со стеллитом на глубину 0,3-0,5 мм. Благодаря наличию холодильника происходит существенное измельчение структуры стеллита, что в свою очередь ведет к снижению количества дефектов при дальнейшей механической обработке.

05.09.2016

Компания отгрузила пруток В3к диаметр 4 мм по госту 21449-75. В количестве 700 кг.

22.05.2015

     В рамках повышения конкурентоспособности предприятия и улучшения качества обслуживания клиентов компания приобрела лазерный станок VENO 530 который будет использоваться для изготовления моделей.Данное оборудование позволит производить разовые модели так и серийное производство моделей под технологию ЛГМ.

14.05.2015

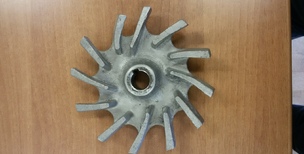

Проведен комплекс работ по подбору сплава для увеличения срока службы рабочих колес насосов АХ 65-40-200.Спроэктирована и изготовлена оснастка для корпуса и колеса рабочего насоса АХ 65-40-200 из сплава 12Х18Н12М3ТЛ. Стоикость рабочих колес возросла с 40 часов до 240 часов работы колеса в абразивно кислой среде. Продолжается работа по освоению отливки корпус насоса АХ.

09.02.2015

В старейшем научно-техническом издании России и стран СНГ - журнале Литейное Производство вышла в свет статья "Литые износостойкие кобальтовые сплавы". Коллектив авторов - работники нашего предприятия Тимченко А.С. и Фурман И.Е. под руководством профессора, доктора технических наук, известного ученого в области металлургии Фурмана Евгения Львовича. Номер журнала - 10, 2014 год.

23.12.2014

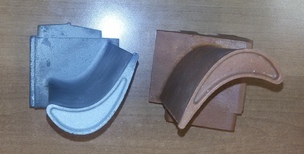

Предприятием освоена технология получения точным литьём лопатки направляющей правой. Разработана технология литья. Изготовлена пресс-форма. Получена пробная партия отливок, выплавленных в индукционной печи открытым способом.

12.07.2014

Участие компании ООО "Литейное производство УБМ" в главной промышленной выставке России ИННОПРОМ-2014

10.08.2012

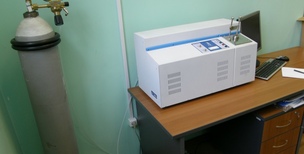

На предприятии введена в эксплуатацию установка по спектральному анализу  Аргон 5сф.

Всего: 23
